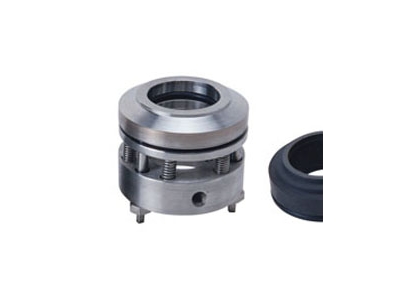

202
适用范围
 |
密封腔温度：t=-40℃～200℃
转 速：n≤500r/min
介 质：酸、碱、油、高分子悬浮介质
■外装式密封
■单端面
■非平衡型结构
| 202 装配尺寸（mm) (与釜口连接尺寸符合HG5—754—78) | |||||||||||
|
规格/尺寸 |
d1 |
D |
D0 |
D2 |
D3 |
D6 |
D7 |
H1 |
n-Φc |
||
| 202-30 | 30 | 185 | 150 | 116 | 66 | 51 | 60 | 20 | 4-Φ18 | ||
| 202-40 | 40 | 225 | 170 | 135 | 76 | 61 | 70 | 20 | 4-Φ18 | ||
| 202-50 | 50 | 235 | 200 | 164 | 88 | 71 | 80 | 22 | 8-Φ18 | ||
| 202-65 | 65 | 235 | 200 | 164 | 103 | 86 | 97 | 22 | 8-Φ18 | ||
| 202-80 | 80 | 260 | 225 | 188 | 118 | 102 | 112 | 22 | 12-Φ18 | ||
| 202-95 | 95 | 290 | 225 | 220 | 135 | 117 | 127 | 24 | 12-Φ18 | ||
| 202-110 | 110 | 315 | 280 | 245 | 150 | 132 | 142 | 24 | 12-Φ18 | ||
